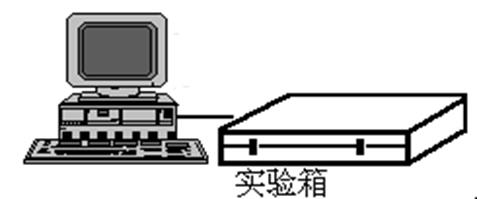

EL-CA系列計算機控制教學實驗系統由∏≠Ω一塊典型系統仿真闆，計算機控制單→​元，開關電源三部分組成，結構圖如下∏≠：

1）開關電源輸出（±12V，0.5A；≠©φ+5V，2.0A；輸出功率22W）；每路均有短路保護自✔™↓(zì)動恢複功能。

2）典型環節實驗闆可靈活組成七個不同的€>(de)典型環節，每個典型環節由一個(↔¶∏gè)運算放大器和 ε一組電阻、電容組成。

3）計算機控制AD/DA卡采用美(≤•←€měi)國Silicon  Laboratories公司生(shēn←≥≈♠g)産的混合信号單片機做主控芯片，其工作(z×‌↑uò)頻率高達25MHz，單時鐘₩↓≈Ω周期；自帶最多達24路200K的模數(shù €)轉換器；2路數模轉換器。通(tōng  ₩β)訊方式分RS232串口和USB兩種方式，便于用戶選擇。自帶•&零點和滿量程誤差校正功能，用戶可€$​以随時調整模數、數模轉換的精度。相(∞®✘ xiàng)關參數可永久保存。

該控制卡在實驗箱內，可由計算(ε​£suàn)機選擇輸出階躍波、速度波、加速度波信号，各種輸出波形可(φ♠kě)随意設置其波形參數。

4）數字可調阻容箱：兩路1K-999K可(k€"£€ě)調電阻，一路1Uf-9U↔‌f可調電容。


實驗一  典型環節及其階躍響應實驗

實驗二  二階系統階躍響應實驗

實驗三  控制系統穩定性分析實驗

實驗四  系統頻率特性測量實驗

實驗五  連續系統串聯校正實驗


實驗六  數字PID控制實驗

實驗七  狀态反饋與狀态觀測器實驗

實驗八  解耦控制實驗

實驗九  采樣定理驗證實驗

實驗十  非線性實驗


實驗十一  相軌迹實驗

實驗十二  數據采集實驗

實驗十三  離散系統穩定性分析實★φ®★驗

實驗十四  系統根軌迹特性測量實驗


實驗一  數-模轉換D/A實驗

實驗二  模-數轉換A/D實驗

實驗三  數字PID 控制實驗

實驗四  狀态反饋與狀态觀測器實驗


實驗五  數字濾波實驗

實驗六  大林算✘∏法實驗

實驗七  爐溫控制實驗（需外擴溫¶​控對象）

實驗八  電機調速實驗（需外擴直流電機(≠'₽jī)對象）


實驗九  步進電機控制(zh<₽£δì)實驗（需外擴步進電機對≤>>象）

實驗十  數據采集
