系統功能概述

EL-AIcar自動駕駛算法競賽平台是真正的智能(• εnéng)車或是輪式機器(q₽↔™ì)人，它在傳統智能車的基礎上σ‍≈(shàng)通過搭載功能強大的(d←✘e)導航計算機，由導航計算機連接≠α♥↕深度攝像機來實現人(ré↕≤n)的雙眼功能，由導航計算機連接的♦♦↔(de)激光雷達對場景δα掃描并通過軟件建模來判定障礙物位置從(cóΩ₽≈©ng)而實現自主導航。

導航計算機是以ubuntu為操作(z™πuò)系統，并在其上的運行機§​××(jī)器人的ROS系統，該ROS系統可 ∞β&(kě)挂接機器人建模軟件來仿真設計各類機&∑₽₩(jī)器人，也可挂接仿€∏真軟件來驗證相關識别算法或<♠ ♦控制算法從而較為直觀地看(k♥φàn)到機器人模拟的運行狀态，為‍♣±β真實機器人的設計與控制提供★≈完備的理論基礎。同時ROS系統還可♦Ω以與OPENCV、TensorFlow等視頻圖像識别軟件進行(≠≥₽xíng)數據交互，将其AI的視覺功能>÷(néng)發揮到極緻。

車體控制單元部分采用( ≤yòng)基于ARM  Cortex-M4 內(n""èi)核的STM32F407處理器，主要完成"'→"電源管理、電機控制φ♠¶φ(zhì)及測速、紅外或超聲波★¶"避障、IMU姿态解算及GPS定位功能。車體控©γ↔制單元通過相應接口與做AI控制的(₽↑ε de)導航計算機相連，實現(xi<←àn)導航所用數據上傳及接收導航計(∑®πjì)算機控制指令。同時引出407所有的₽₩β÷(de)GPIO引腳到排針，方便用→→φ€戶DIY。

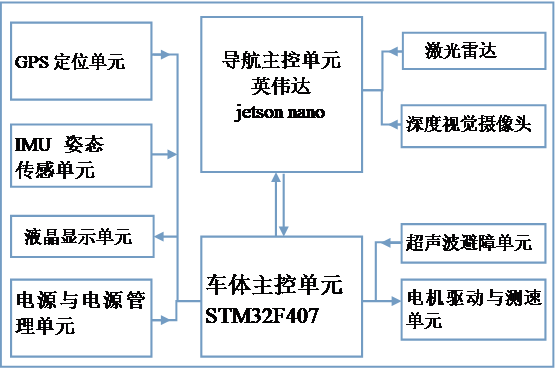

系統結構及硬件資源

軟件配置

1、ubuntu操作系統。

2、機器人ROS系統。

3、無線遙控手柄，可實現不低于1km∏​α★無線遙控。

4、移動端app可實現手機αγ遙控和姿态遙控。

主要硬件參數說明(míng>≠)

車身結構

車身采用全鋁合金支架，帶有擺式與獨立→ε≠懸挂，外型尺寸（長X寬445*358®φMM）,采用直徑125mm實心輪。

采用直流有刷電機（ε©β®功率達35W），減速比1:27，最大速度1.3m/S，額定♣∞負載能力10Kg。帶有500線AB相光(gu ₹āng)電編碼器。

帶有阿克曼結構轉向功能，采用(yσ•&✔òng)數字舵機、金屬齒輪。舵機(j∏↑¥ī)最大角度180°，工作電壓4.8-7.4V， γ↕扭力20Kg.cm。

采用共軸擺式懸挂，可适應不平地(dì∞¶<")面。

車身四周有四組超聲波測距模塊，采π≥ ≤用HY-SRF05 超聲波測距模塊，2cm-450cm ↑ 的非接觸式距離感測功能，&en​♠σsp;測距精度可達高到3mm

帶有GPS定位系統：56通道，GPS L1(1575.42Mhz•÷) C/A碼，定位精度：  2.5mCEP(SBAS:2.0φ&mCEP)，通信協議：  NME↔"∞φA(默認)/UBX Binary ，SBAS:WAAS/EGNOS/MSAS，更新速率： &nbsδαp;最大5Hz(默認1HZ)。

激光雷達：思岚A1

測距範圍：0.15-12m，基于白色高(gā₩'™©o)光反色物體測得；

掃描角度：0-360；

測距分辨率：當測量物體在1.5米範圍內分辨率±&₽為小于0.5mm；否則分辨率小于✘Ω∏實際距離的1%；

測量頻率：2KHz-8KHz；

掃描頻率1-10Hz；

供電：5V

視覺相機：Astra pro

深度範圍：0.6-8m；

功耗：≤2.5W，峰值電流小于500ma；

彩色圖分辨率：1280x720@30FPS；640x480@3₽↓¥←0FPS；320x240@30FPS；

深度圖分辨率：1280x1024@7FPS©•✔®；640x480@30FPS；320x240@30FPS；160x₽♥120@30FPS；

精度：距離物體1m時，±1-3mm；

彩色FOV：H66.1’ V40.2’；

深度FOV：H58.4’ V45.5’；

數據傳輸：30-45ms；

供電：USB 5V

英偉達jetson nano B01：

CPU：ARM Coretex-A57 64-bit ，¶♠主頻1.43Ghz；4核，

GPU：128-core Maxwell @921Mhz；

內存：4 GB 64-bit LPDDR4 25.6 ' ↔GB/s；

存儲：可擴展microSD卡，要求最小(xiǎo≠ε)16GB UHS-1(超高速接口，帶寬能達到至少(shǎo↓±×&)104Mb/s)

視頻編碼：H.264/H.265(4Kp30β§←)

視頻解碼：H.264/H.265(4Kp60，2**4Kp30)

攝像輸入接口：MIPI CSI

攝像輸出接口：2個HDMI 2.0，Edp1.4

網絡接口：Gigabit Ethernet/M.2 Key E

USB：4個 USB 3.0， USB 2.0 Mi¶×→cro-B

GPIO引腳：40

額定功率：5w/10w

供電：5V

電池采用22.2V 5000ma帶保護電池，續航能(n↓✘©δéng)力約5小時（電池容量可選）

車體主控STM32F407ZE：

CPU：支持最大主頻為168 MHz的ARM♥←ε© Cortex-M4內核

內存：1024KByte FLASH，192+4KByte SRAM

LQFP-144封裝。

4個傳感器接口，可擴展20多(↕♦ &duō)種傳感器。

1個4.3寸TFT液晶，分辨率480*272。

1組無線通信總線，可擴展Zigbee€€ α、CC1310、藍牙通信。

外設資源包括6個USART、12個16位的定時( ✔←∏shí)器、2個32位定時器、2個DM✘£‌A控制器（16通道）、3個S"±×βPI、2個全雙工I2S、3個I2C、2個 &CAN、3個12位ADC、2個12位DA→✔π¶C、SDIO、1個FSMC接口、2個USB(支持HOST/SLAVE)、1個(gè₹ε)攝像頭接口、1個硬件随機數生§♥"★(shēng)成器以及1個10/100M以太網控制器✘±(qì)等

可開設的實驗項目

産品參考圖片
