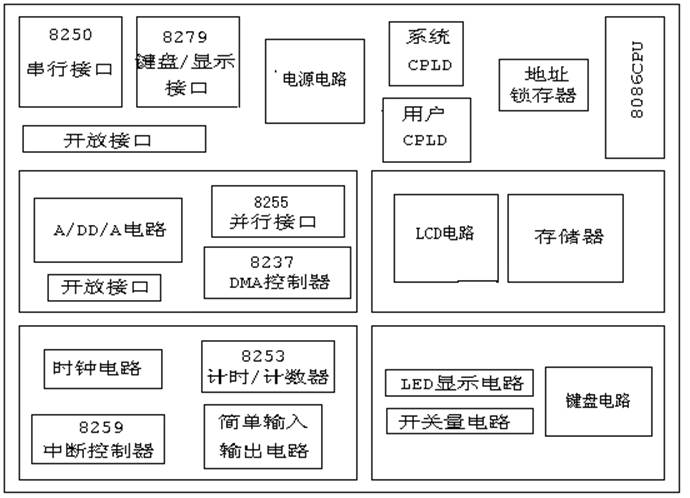

EL型微機教學實驗系統由電源、系₽✘★統闆、可擴展的實驗模闆、微機串口通訊線、JTAG通 λ¥‌(tōng)訊線及通用連接線組成。系統闆的結構簡圖見(™₽≠jiàn)右側圖。

1）基本底闆包含以下實驗模塊：

微處理器模塊：8086CPU及其相關電(∑₩↑diàn)路。

存儲器：随機存儲器RAM 40K字節，EPROM 40K字節。

CPLD譯碼電路：包括系統譯碼CPLD和用(yòn₽π☆g)戶CPLD兩部分，采用ALTERA公司速

度最快的高集成度可(k‍≠ě)編程邏輯器件EPM7032SLC44-10。

可編程并行接口：采用8255A芯片。

串行接口：采用8250芯片，用作與主機(j→π←ī)通訊或供用戶編程實驗。

8279鍵盤、顯示控制器：六位LED數碼顯示，Lφ↕©∑ED和鍵盤可擴展。

A/D轉換電路：采用ADC080©✔9，8位8通道逐次比較AD轉換器，典型轉ε$♥¥換時間100us。

D/A轉換電路：采用DAC0832，8Ω÷‍位微處理器兼容D/A。

8253可編程定時/計數÷☆®器

8259可編程中斷控制器

8237 DMA控制電路

脈沖産生電路：采用74LS161計數(sh®₹'ù)器，輸出5路時鐘信号。

簡單I/O口擴展電路：緩沖驅動器74L ↔↕★S244和輸出鎖存器74LS273。

開關量輸入輸出電路：8位邏輯電平輸入開關• π，8位LED顯示電路。

一路可調模拟量（電位•♠"器）（0--5V）

單脈沖發生器電路：×®↑可産生正、負脈沖。

獨立開關電源：～220V供電，+5V，&pl"÷usmn;12V輸出。

獨立的LED數碼顯示、LCD顯示電路。

獨立的4X6鍵盤電路。

2）擴展接口：可另行選配模塊，可擴展我公司生産的(d•≥ e)六大類實驗開發E-lab模塊；

① 通用接口模塊：多路定時器±€&、串并A/D D/A、在系統可編程器件(jiàn$£✔₹)、串行口、并行口等。

② 人機界面模塊：8個LED數碼管，4個(gè♠✔)8×8的點陣、16×16LED點陣δ→≤®、32×128點陣LCD，4×4行列式鍵盤、光(gu₩₹āng)栅顯示器等。

③ 信号變送隔離模塊：8入8出增益可調、12路(lδ☆★♥ù)光耦隔離、8路繼電器輸入/輸出等。"δ

④ 執行機構模塊：微型打印機(σ♠φjī)、直流調壓調速電機、PWM電(dià↕↕n)機、溫控爐、步進電機、IC卡讀寫等。

⑤ 通信模塊：232、485、CAN、USB、無線數據通(<®$εtōng)信、Modem模塊、藍牙、以太網、GPS、GSM模塊等。

⑥ 傳感器模塊：人體紅外、壓力、溫度∏‍☆、濕度、超聲波測距、指紋采集模塊等。
